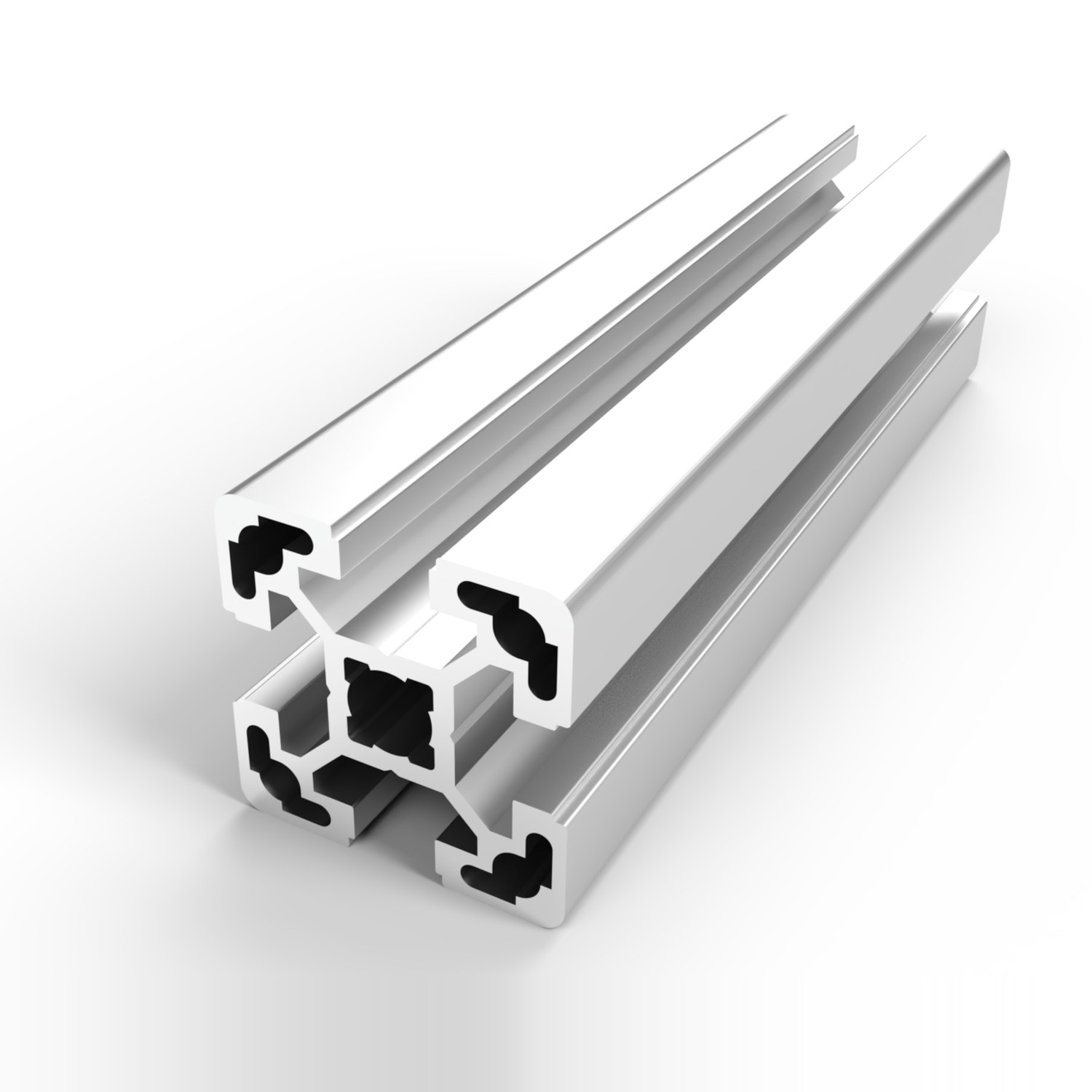

Perfil basico 40 x 40 aluminio anodizado natural

Descripción

Perfil aluminio 40×40 de la serie 40, con ranura de 10 mm en las cuatro caras, en aleación EN AW-6063 T6 anodizado natural y con una masa de 1,51 kg/m.

Datos técnicos del perfil aluminio 40×40

• Aleación: EN AW-6063 T6 · anodizado natural, capa de 10-15 µm
• Sección: 40 × 40 mm · ranura 10 mm (4 caras)
• Masa: 1,51 kg/m
• Área de sección: 5,61 cm²
• Momento de inercia: Ix = Iy = 9,06 cm⁴
• Módulo resistente: Wx = Wy = 4,53 cm³
• Núcleo central: 10 mm, para roscar M12
• Compatible con: tuercas M4/M5/M6/M8, toda la gama de accesorios serie 40 canal 10
• Venta: por metro lineal, corte a medida
• Barra estándar: 6.060 mm · corte a medida con tolerancia ±1 mm

Los valores de momento de inercia y módulo resistente permiten calcular la flecha y dimensionar la estructura sin ensayos; puede hacerlo con la calculadora de flexión de perfiles de aluminio.

Aplicaciones

El perfil de aluminio 40×40 con ranura 10 es el formato de referencia para estructuras industriales de carga media: bastidores de máquinas, transportadores de banda, vallados de protección, cabinas técnicas y mesas pesadas. Combina una rigidez considerable con un peso aún manejable, lo que lo hace adecuado para la mayoría de aplicaciones de automatización industrial.

Casos de uso típicos en industria: bastidor de transportador de rodillos, marco de robot industrial colaborativo, vallado perimetral con policarbonato 4 mm, mesa CNC mediana, panel técnico para cuadros eléctricos.

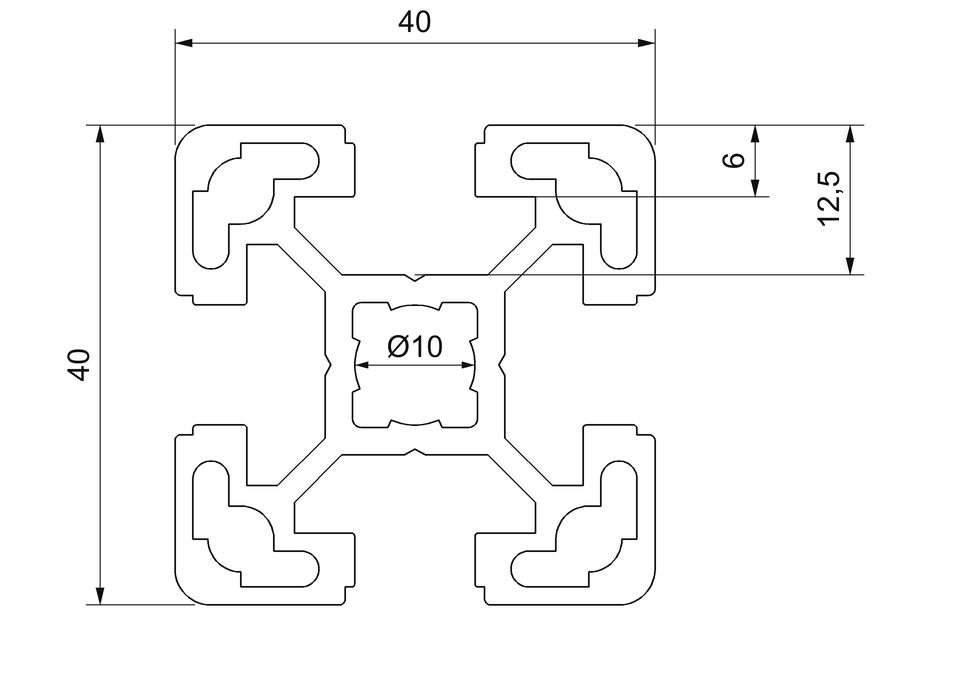

Plano de sección acotado

Cotas en mm: sección de 40 × 40, ranura de 10 mm con labio de 6 mm y fondo a 12,5 mm, y núcleo de 10 mm.

Accesorios para el perfil 40×40

• Tapa poliamida negra 40 x 40
• Tuerca Martillo M8 R10

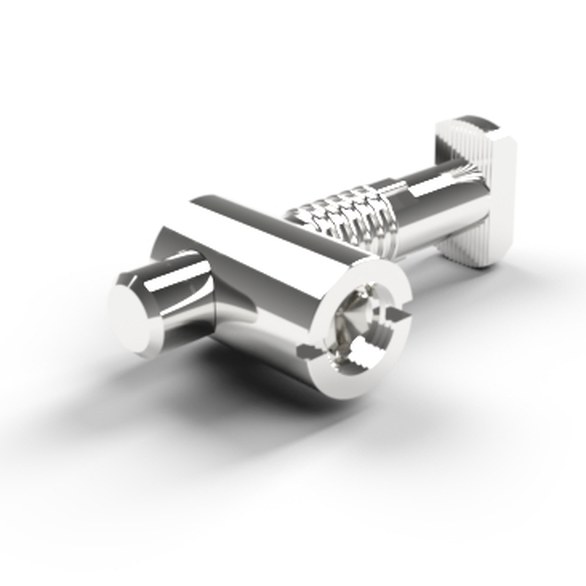

• Conector de perfiles perpendicular, ranura 10

Corte a medida y envío

Si necesita longitudes específicas o mecanizado adicional (taladros, roscas, fresados), podemos suministrarlo cortado y mecanizado en nuestras instalaciones de Valls (Tarragona).

Venta online: piezas de hasta 2.000 mm por unidad, con corte a medida incluido. Para longitudes superiores, solicite una oferta en info@proycsa.es indicando medidas y cantidades y estudiaremos su caso.

Suministrado desde nuestras instalaciones de Valls (Tarragona), con plazo habitual de 24-48 horas para material en stock. Para grandes volúmenes o requisitos técnicos específicos, consulte con el departamento técnico desde el formulario de contacto.
