Conector de perfiles perpendicular, ranura 10

Descripción

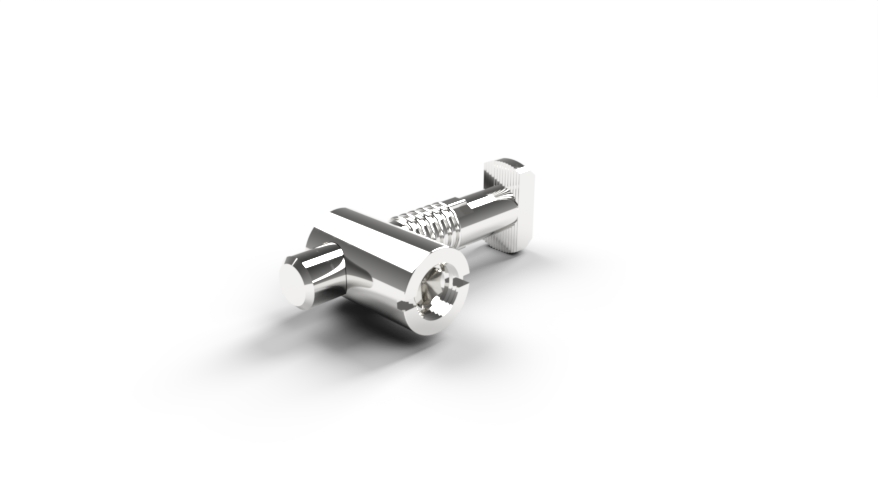

Conector de perfiles perpendicular ranura 10 mm, zincado, para uniones en ángulo recto (90°) entre perfiles de aluminio con canal de 10 mm. Requiere un taladro, ciego o pasante, en uno de los perfiles para acceder al tornillo de apriete.

Datos técnicos del conector de perfiles perpendicular ranura 10

• Acabado: Zincado
• Canal compatible: Ranura 10 mm
• Tipo de unión: Perpendicular (90°)
• Casquillo: Ø 17 mm; longitud total del conector: 45,5 mm
• Instalación: Requiere un taladro, ciego o pasante, en uno de los perfiles para acceder al tornillo de apriete (llave Allen de 6 mm); distancia del eje del taladro al extremo del perfil: 22,5 mm; profundidad del taladro: 31 mm (serie 40) y 34 mm (serie 45)
• Peso: 56 g

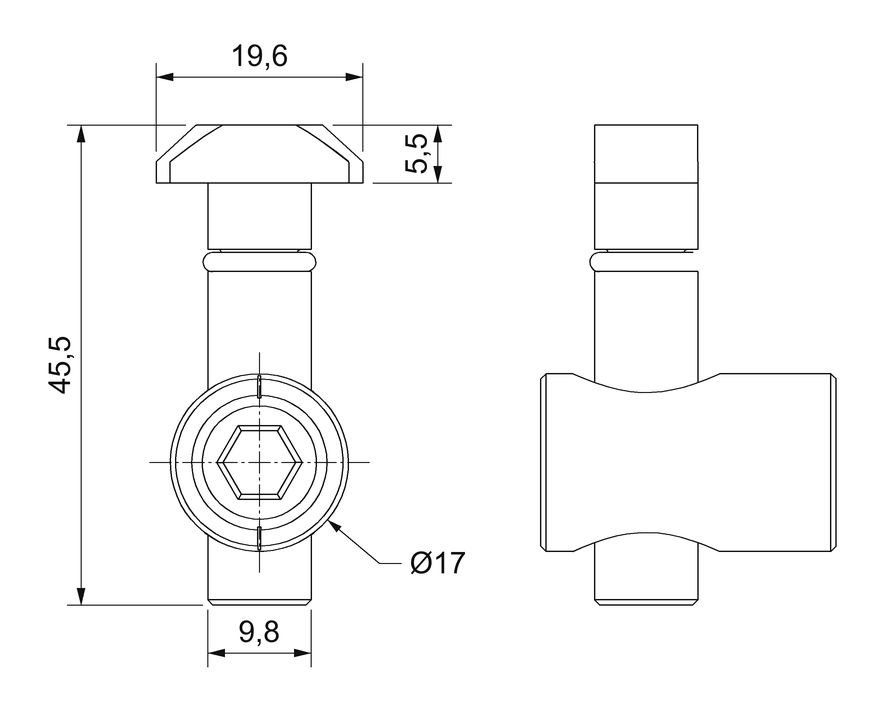

Plano acotado

Cotas en mm: longitud total de 45,5, cabeza martillo de 19,6 × 5,5, varilla de Ø9,8 y casquillo de Ø17.
