Escuadra giratoria acero zincado

Descripción

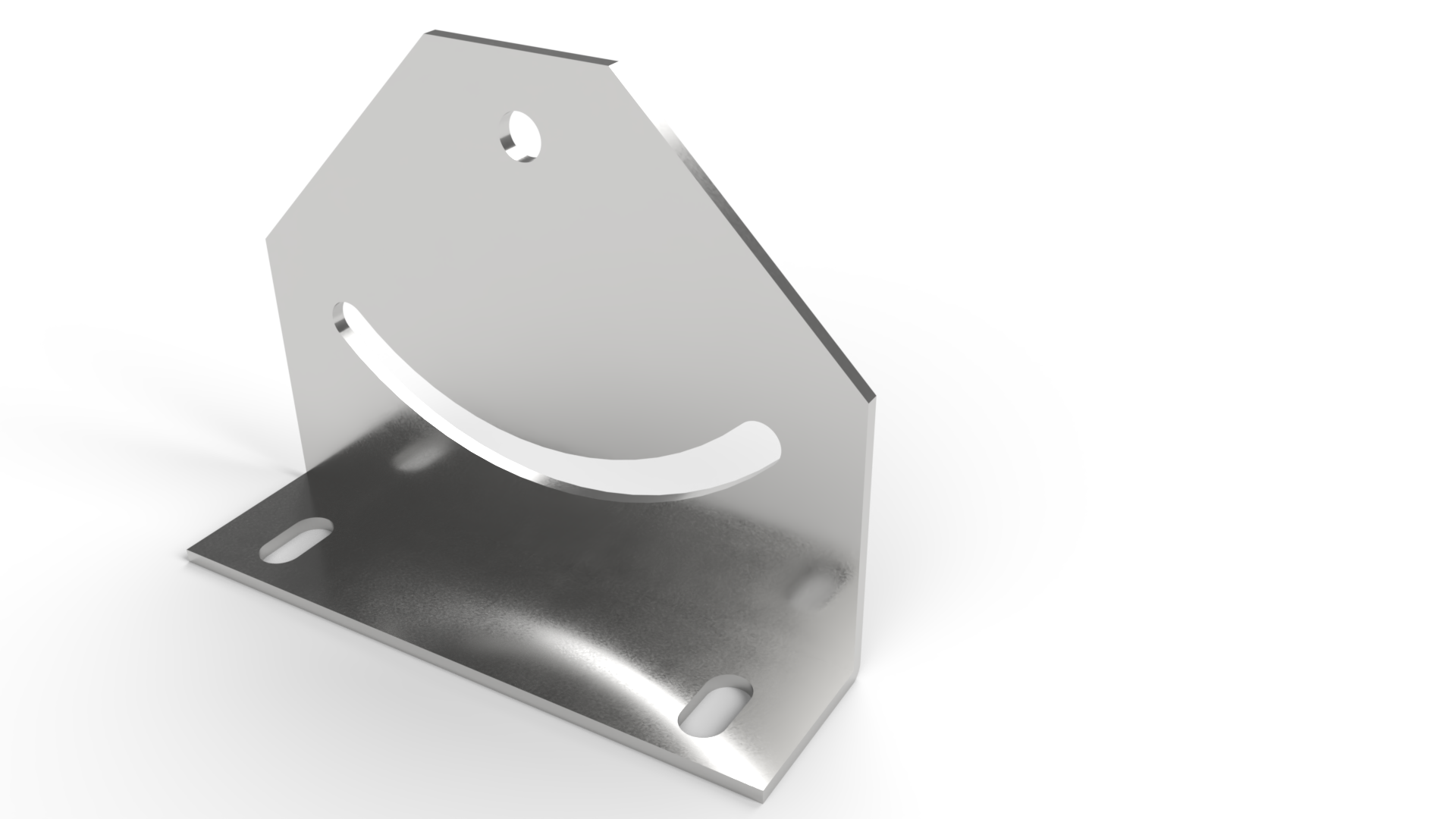

Escuadra giratoria acero zincado con articulación para fijar perfiles en ángulos variables, en estructuras con inclinación regulable o montajes no ortogonales.

Datos técnicos de la escuadra giratoria acero zincado

• Material: Acero zincado
• Ángulo: Regulable, con ranura en arco; se puede fijar con una palanca de bloqueo
• Dimensiones: Base de 130 × 30 mm, espesor 2,5 mm, radio exterior R65 mm
• Ranura en arco: 8,2 mm de ancho (R50 mm); agujero central Ø8,1 mm
• Fijación: Base con 2 ranuras de 6,3 mm para tornillo M6; agujero central para palanca de bloqueo M8 (las palancas compatibles son un artículo aparte)
• Peso: 221 g

Plano acotado

Cotas en mm: placa semicircular de R65 con agujero de giro de Ø8,1 a 22,5 del pliegue y ranura en arco de 8,2 de ancho con el eje a R50; base de 130 × 30 y chapa de 2,5, con dos colisos de 6,3 a 100 entre ejes para tornillo M6; bloqueo con palanca M8.
