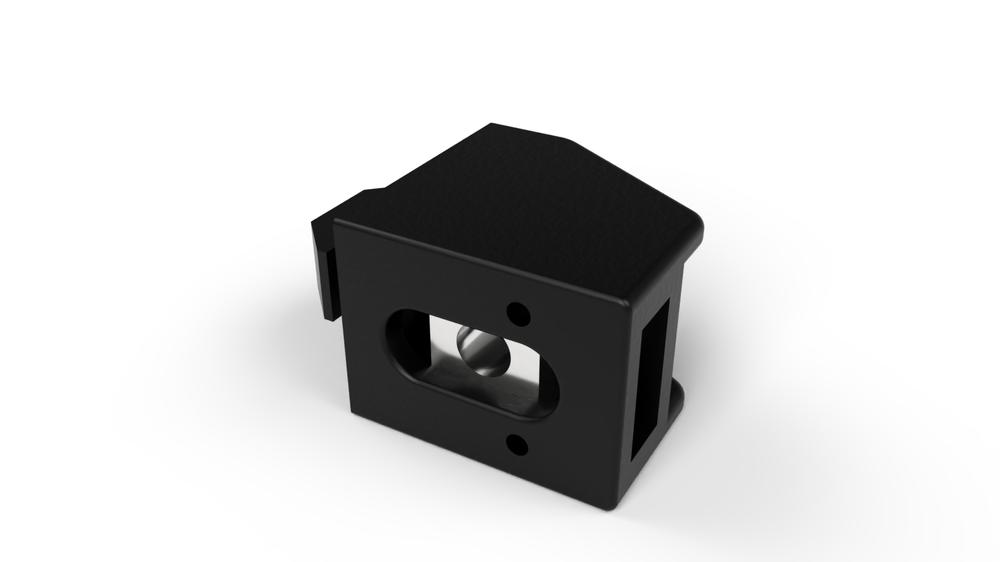

Bloque de fijación 45 panel 12 mms.

Descripción

Bloque de fijación 45 panel 12 mm para anclar paneles de 12 mm de espesor en el canal de 10 mm de los perfiles serie 45: con este bloque el panel no sobresale del perfil. Se introduce en la ranura y se gira; el panel, taladrado, se sujeta con un tornillo M6 que rosca en la tuerca del bloque. El perfil no se mecaniza.

Datos técnicos del bloque de fijación 45 panel 12 mm

• Material: Bloque de poliamida reforzada con fibra de vidrio, negro; tuerca de acero zincado
• Compatible con: Perfil serie 45 y otros perfiles de ranura 10 mm con labio de 6 mm (series 40, 60, 80 y 90)
• Espesor de panel: 12 mm (en perfil serie 45 el panel no sobresale del perfil)
• Montaje: Panel taladrado; tornillo M6 pasante (longitud según el espesor del panel) que rosca en la tuerca del bloque; el perfil no se mecaniza
• Canal compatible: Ranura 10 mm
• Rosca: M6
• Peso: 10,4 g
• Dimensiones del bloque: 18,5 × 25 × 25 mm (sin el pie de ranura)
• Cota A1: 8,5 mm (medida desde el eje de la ranura, según el dibujo del fabricante)
